مدیریت ساختمان تنها به امور مالی و هماهنگی میان ساکنان محدود نمی‌شود. یکی از بخش‌های مهم و حساس هر مجتمع مسکونی، سیستم برق ساختمان است که مستقیماً با امنیت و آسایش ساکنان ارتباط دارد. مدیر ساختمان اگر با اصطلاحات پایه و ساختار کلی برق‌کشی آشنا نباشد، ممکن است در زمان تعمیرات، انتخاب پیمانکار یا کنترل هزینه‌ها دچار سردرگمی شود.
در این مقاله، مجموعه‌ای از اصطلاحات کلیدی برق ساختمان به زبان ساده و در عین حال دقیق توضیح داده می‌شود تا مدیران مجتمع‌ها بتوانند درک روشنی از عملکرد سیستم برق و اجزای آن به دست آورند.
۱. سیستم برق ساختمان چیست؟
سیستم برق ساختمان مجموعه‌ای از سیم‌ها، تجهیزات و مدارهاست که انرژی الکتریکی را از منبع اصلی (شبکه توزیع برق) به بخش‌های مختلف واحدها و مشاعات انتقال می‌دهد. هدف این سیستم، تأمین انرژی ایمن و پایدار برای وسایل برقی و روشنایی ساختمان است.
در هر ساختمان معمولاً دو بخش اصلی وجود دارد:
-
برق عمومی (مشاعات): مانند آسانسور، راه‌پله، پارکینگ، سیستم‌های امنیتی و روشنایی حیاط
-
برق واحدها: انرژی مصرفی هر واحد که به‌صورت جداگانه اندازه‌گیری و کنترل می‌شود

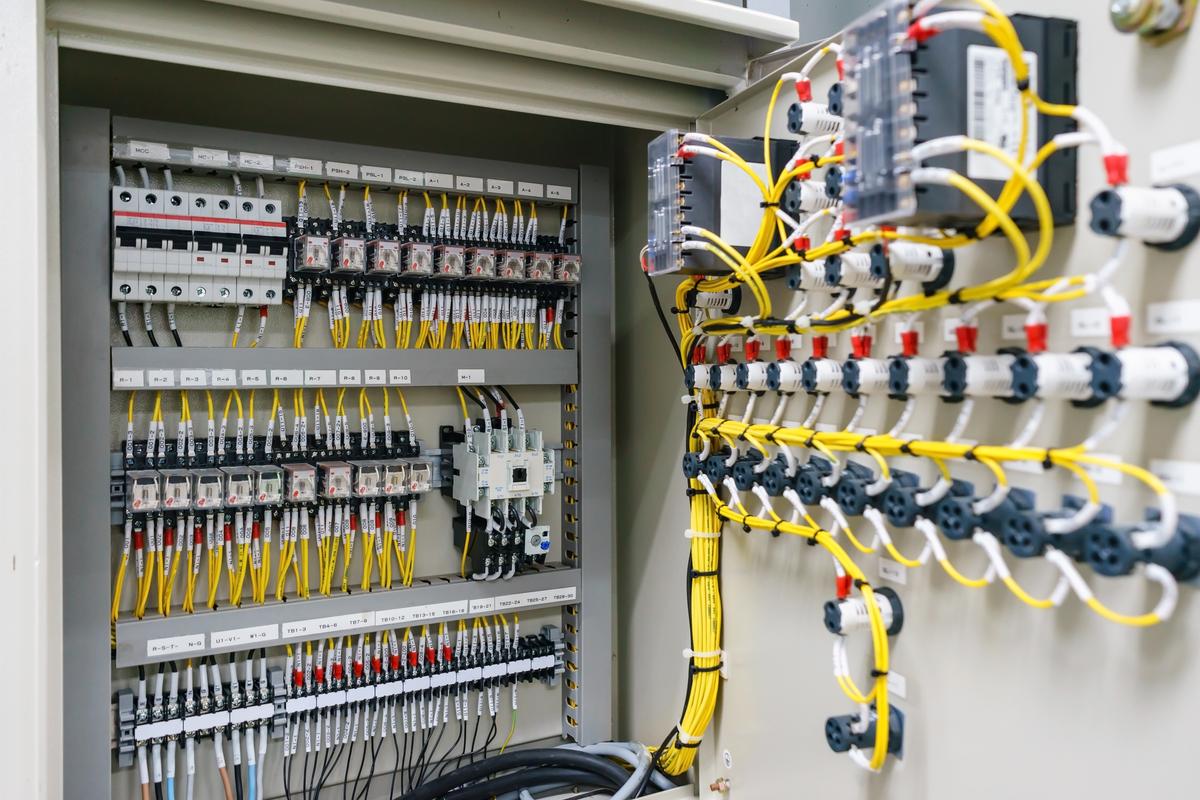

۲. تابلو برق (Main Distribution Board)
تابلو برق به‌منزله‌ی قلب سیستم الکتریکی ساختمان است. تمام خطوط اصلی برق وارد این تابلو می‌شود و از آنجا بین واحدها و بخش‌های مختلف توزیع می‌گردد.
اجزای اصلی تابلو برق:
-
کلید اصلی (Main Switch): وظیفه قطع و وصل برق کل ساختمان را دارد.
-
فیوزها: از مدارها در برابر جریان بیش از حد یا اتصال کوتاه محافظت می‌کنند.
-
کنتاکتور و ترمینال‌ها: برای انتقال منظم جریان بین مدارها استفاده می‌شوند.
در ساختمان‌های بزرگ، معمولاً چند تابلو فرعی نیز در هر طبقه یا ناحیه وجود دارد تا فشار روی تابلو اصلی کاهش یابد.

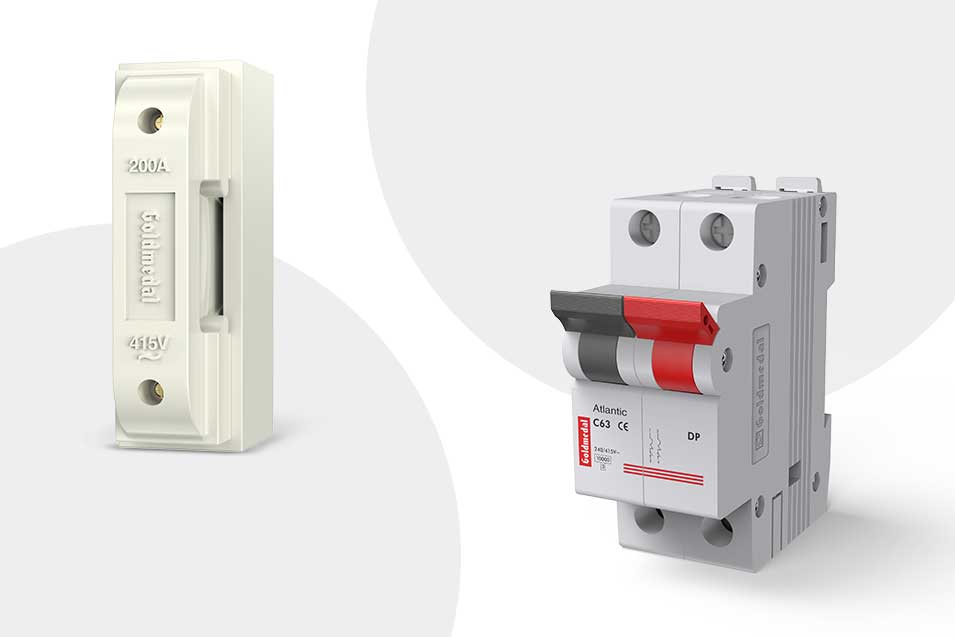

۳. فیوز (Fuse) و کلید مینیاتوری (MCB)
فیوز از ابتدایی‌ترین تجهیزات حفاظتی در برق ساختمان است. این وسیله هنگام عبور جریان بیش از حد، مدار را قطع کرده و از بروز آتش‌سوزی یا آسیب جلوگیری می‌کند.
کلیدهای مینیاتوری یا MCB (Miniature Circuit Breaker) نسل جدیدتر فیوزها هستند.
مزیت اصلی آن‌ها در قابلیت قطع و وصل مجدد دستی است، بدون نیاز به تعویض قطعه.
انواع کلیدهای مینیاتوری:
-
نوع B: مناسب مدارهای روشنایی و تجهیزات کم‌مصرف
-
نوع C: برای مدارهای دارای بار متوسط مانند پریزها
-
نوع D: برای دستگاه‌های صنعتی یا موتورهای پرقدرت

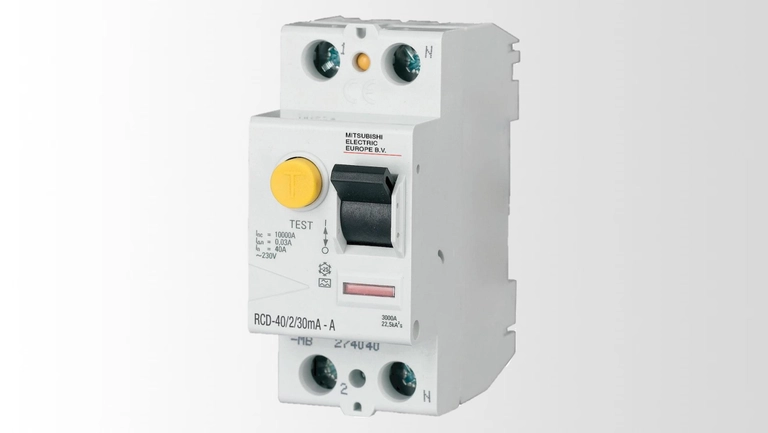

۴. کلید محافظ جان (RCD)
کلید محافظ جان یا RCD (Residual Current Device) یکی از حیاتی‌ترین تجهیزات ایمنی است.
این کلید در صورت بروز نشت جریان (مثلاً تماس انسان با سیم برق) مدار را در کمتر از یک ثانیه قطع می‌کند.
مزیت اصلی:
-
جلوگیری از برق‌گرفتگی
-
محافظت از تجهیزات الکتریکی در برابر جریان نشتی
-
الزامی در ساختمان‌های مسکونی طبق مقررات جدید سازمان نظام مهندسی
مدیر ساختمان باید اطمینان حاصل کند که در هر واحد و در تابلو برق اصلی، کلید محافظ جان نصب شده و عملکرد آن به‌طور دوره‌ای تست می‌شود.
۵. سیم‌کشی ساختمان
سیم‌کشی مسیر انتقال جریان برق است و نقش مهمی در ایمنی و پایداری دارد.
اجزای سیم‌کشی:
-
سیم فاز (قرمز یا قهوه‌ای): حامل جریان برق
-
سیم نول (آبی): مسیر بازگشت جریان
-
سیم ارت (زرد-سبز): مسیر ایمنی برای تخلیه جریان نشتی
نکات مهم برای مدیر ساختمان:
-
از سیم‌کشی توکار استاندارد استفاده شود.
-
مسیر سیم‌ها باید در نقشه برق ثبت شود تا در تعمیرات بعدی مشخص باشد.
-
استفاده از لوله برق و بست‌های نسوز ضروری است.

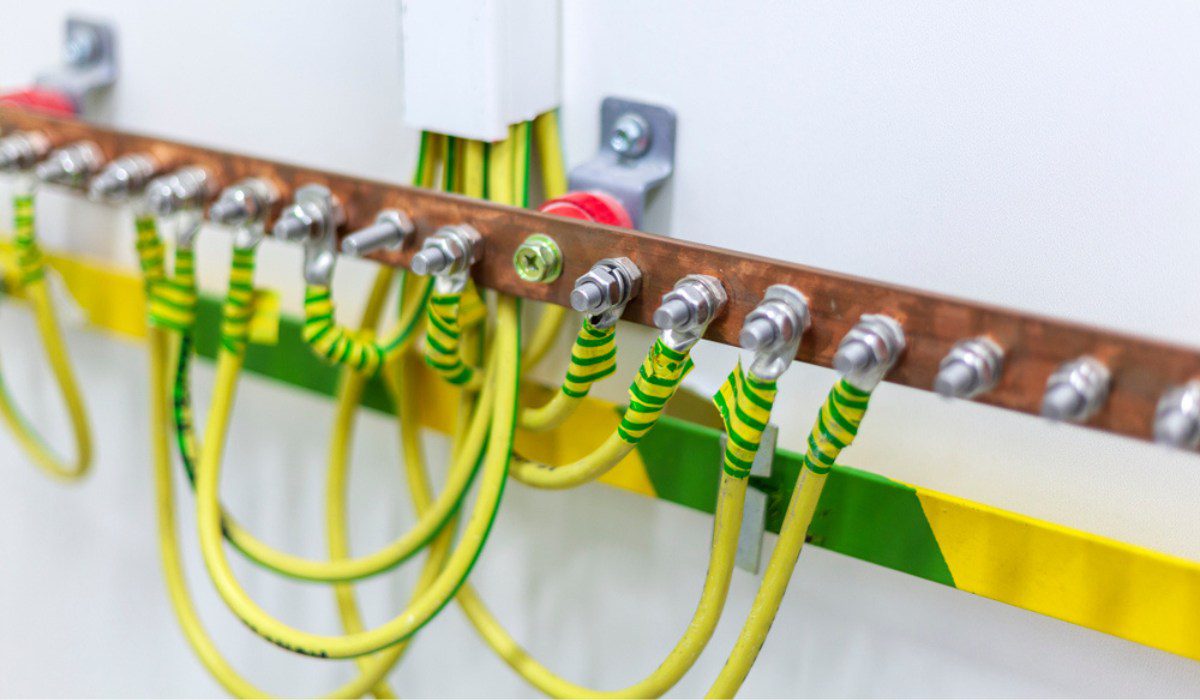

۶. سیستم ارت (Earthing System)
سیستم ارت یکی از مهم‌ترین بخش‌های ایمنی در برق ساختمان است. هدف آن هدایت جریان‌های اضافی یا نشت برق به زمین است تا از برق‌گرفتگی و آسیب وسایل جلوگیری شود.
اجزای اصلی:
-
الکترود ارت: معمولاً میله یا صفحه‌ای فلزی که در زمین قرار داده می‌شود.
-
سیم ارت: رابط بین الکترود و تابلو برق.
-
جعبه تست ارت: برای اندازه‌گیری مقاومت زمین و اطمینان از سلامت سیستم.
طبق مقررات ملی ساختمان، وجود سیستم ارت استاندارد برای هر ساختمان الزامی است.
۷. سیستم روشنایی و مدارهای کنترلی
روشنایی یکی از پرکاربردترین مدارهای برق در ساختمان است. طراحی صحیح مدار روشنایی علاوه بر صرفه‌جویی در انرژی، نقش مهمی در زیبایی و امنیت دارد.
نکات کلیدی:
-
استفاده از کلید دوپل یا سه‌پل در راهروها و فضاهای بزرگ
-
نصب سنسور حرکتی (Motion Sensor) در پارکینگ و راه‌پله برای کاهش مصرف برق
-
کنترل مرکزی روشنایی در مجتمع‌های بزرگ از طریق تابلو برق مشاعات
۸. سیستم‌های اضطراری و UPS
در ساختمان‌های مدرن، قطع برق می‌تواند باعث اختلال در آسانسور، درب‌های برقی یا سیستم امنیتی شود.
به همین دلیل، بسیاری از مجتمع‌ها از منبع تغذیه بدون وقفه (UPS) یا ژنراتور اضطراری استفاده می‌کنند.
این تجهیزات هنگام قطع برق، به‌صورت خودکار وارد مدار شده و انرژی لازم را برای بخش‌های حیاتی تأمین می‌کنند.
مدیر ساختمان باید با پیمانکار مربوطه زمان تست و سرویس دوره‌ای این تجهیزات را مشخص کند تا در زمان بحران عملکرد مطلوبی داشته باشند.
۹. استانداردها و ایمنی برق ساختمان
ایمنی در سیستم برق از مهم‌ترین اصول نگهداری ساختمان است. رعایت استانداردهای سازمان نظام مهندسی و مقررات ملی ساختمان (مبحث ۱۳) الزامی است.
اقدامات پیشنهادی برای مدیران:
-
بازبینی سالانه تابلو برق و فیوزها
-
نصب برچسب هشدار و شماره‌گذاری مدارها
-
اندازه‌گیری مقاومت سیستم ارت هر ۶ ماه
-
اطمینان از استفاده از سیم‌های استاندارد دارای نشان ملی
۱۰. نقش مدیر ساختمان در نظارت بر برق‌کشی
مدیر ساختمان لازم نیست متخصص برق باشد، اما باید درک کلی از اجزای سیستم و وظایف پیمانکار برق داشته باشد.
در زمان تعمیرات یا اجرای پروژه، مدیر باید موارد زیر را کنترل کند:
-
پیمانکار دارای پروانه معتبر برق‌کاری باشد.
-
نوع سیم، کلید و فیوز مطابق با نقشه تأییدشده استفاده شود.
-
صورت‌جلسه‌ی تست عملکرد کلید محافظ جان تهیه گردد.
-
تابلو برق دارای قفل و پوشش ایمن باشد تا ساکنان به آن دسترسی نداشته باشند.
آشنایی با اصطلاحات برق ساختمان برای مدیران مجتمع‌ها یک ضرورت است، نه یک گزینه اختیاری. درک درست از مفاهیم پایه‌ای مانند فیوز، تابلو برق، سیستم ارت و کلید محافظ جان، باعث می‌شود مدیر بتواند در انتخاب پیمانکاران، نظارت بر ایمنی و کنترل هزینه‌ها تصمیمات آگاهانه‌تری بگیرد.
سامانه مانیار به‌عنوان پلتفرم مدیریت ساختمان، با ارائه ابزارهای هوشمند برای ثبت و پیگیری امور نگهداری، به مدیران کمک می‌کند تا اطلاعات مربوط به تأسیسات برقی، زمان سرویس‌ها و گزارش‌های فنی را به‌صورت دیجیتال و یکپارچه مدیریت کنند.
